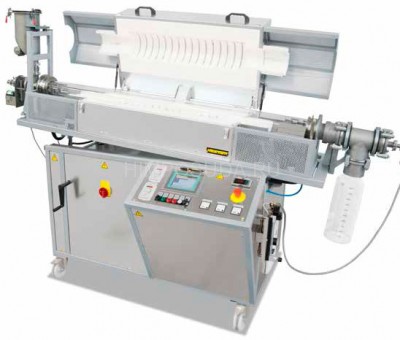

Вращающаяся трубчатая печь Nabertherm RSRC 120-500/13/P470

ID товара: 4482
Артикул: VL_RSRC 120-500/13/P470

Цена по запросу
Ваше имя
Название организации
Контактный телефон
Электронная почта
Вопросы и пожелания
Дополнительные файлы
Допустимые расширения: doc, docx, rtf, pdf, xls, xlsx
Максимальный размер одного файла: 50 MB
Ссылка на товар

Нажимая кнопку "Отправить" Вы соглашаетесь с Условиями использования и Политикой конфиденциальности.


Производитель: Nabertherm


Описание

для непрерывной обработки с трубой из кварцевого стекла 110х100х1540 мм
Вращающиеся трубчатые печи линейного ряда RSRC 80-500/11 - RSRC 120-1000/13 подходят, в частности, для процессов, при которых имеет место кратковременный нагрев непрерывно подаваемой садки Для этого вращающаяся трубчатая печь слегка наклоняется и доводится до целевой температуры. После этого выполняется непрерывная подача материала через верхний конец трубы. Материал проходит через нагреваемый участок трубы и выходит из ее нижнего конца. Время тепловой обработки зависит при этом от угла наклона, скорости вращения и длины рабочей трубы, а также текучих свойств садки. Кроме того, с оснащением доступной в виде опции закрытой системой загрузки на 5 л садки вкл. приемный резервуар печь можно использовать для процессов в режиме защитного газа или в вакуумном режиме. В зависимости от технологического процесса, садки и требуемой максимальной температуры используются различные рабочие трубы из кварцевого стекла, керамики или металла (см. с. 42). Таким образом, эта модель
ечи гибко адаптируется для различных целей.

Основные характеристики модельного ряда RSRC 80-500/11 - RSRC 120-1000/13 :

- Tмакс 1300 °C
- Открытая с обеих сторон рабочая труба из керамики C 530
- Термоэлемент типа S
- Корпус из структурообразующих листов (нержавеющая сталь)
- Плавно регулируемый привод с частотой вращения ок. 2-45 об/мин
- Цифровой индикатор угла наклона печи
- Очень простое извлечение благодаря безременному приводу и откидному корпусу печи (температура открывания < 180 °C)
- Компактная установка, печь смонтирована на опорном каркасе с
- ручным шпиндельным (винтовым) приводом, с кривошипом для предустановки угла наклона
- Встроенные контроллер и распределительное устройство
- Транспортировочные ролики

Дополнительное оснащение для печей модельного ряда RSRC 80-500/11 - RSRC 120-1000/13:

- Трехзонное регулирование для оптимизации oднородности температуры
- Индикатор температуры в рабочей трубе, осуществляющий измерение с помощью дополнительного термоэлемента
- Регулирование в рамках партии за счет использования дополнительного термоэлемента в рабочей трубы
- Различные системы подачи газа с оптимальной продувкой садки технологическим газом через впуск с одной и выпуск с другой стороной трубы
- Обратный клапан на выходе газа предотвращает проникновение воздуха, подсасываемого через места неплотного прилегания
- Вакуумная модель, в зависимости от используемого насоса до 10-2 мбар
- Система загрузки для непрерывной транспортировки продукта, в том числе
- Загрузочная воронка из нержавеющей стали вкл. электрический виброгенератор для оптимизации подачи материала в рабочую трубу
- Шнековый транспортер с электрическим приводом на входе рабочей трубы с подъемом 10, 20 или 40 мм и регулируемой скоростью вращения в диапазоне от 0,28 до 6 об/мин, Понижающая и повышающая передача для настройки других диапазонов скорости вращения по желанию
- Приемная емкость из лабораторного стекла на выходе рабочей трубы
- Подходит для обработки в газовая атмосфера или вакуум
- Реакторы для режима пакетной обработки, из кварцевого стекла, Tмакс. 1100 °C
- Электрический линейный привод для регулировки угла наклона
- По запросу возможна поставка исполнений с поддержкой более высоких температур, например, до 1600 °С
- Управление с помощью программируемого контроллера для поддержания температурного режима и управления подключенными агрегатами, например, включение и изменение скорости шнекового

Технические характеристики модели RSRC 120-500/13/P470:

- Максимальная температура 1300°С
- Внешние размеры (ШxГxВ) 2505 x 1045 x 1715 мм
- Вес 585 кг
- Потребляемая мощность 8,1 кВт
- Электросеть 3-фазное напряжение
- Обогреваемая длина 500 мм
- Постоянная длина (температура +/- 5К) 250 мм3
- Длина трубы 1540 мм
- Диаметр трубы внешний 110 мм
- Диаметр трубы внутренний 10 мм


Объем функций контроллера P470:

- Количество программ 50
- Сегменты 40
- Специальные функции (напр., воздуходувка или автоматические заслонки) 2-6
- Максимальное количество зон регулирования 3
- Управление с ручным регулированием зон да
- Регулирование садки/Регулировка плавильной ванны нет
- Автоматическая оптимизация да
- Часы реального времени да
- Наглядный ЖК-дисплей да
- Графический цветной дисплей нет
- Сообщения о состоянии открытым текстом да
- Ввод данных при помощи сенсорной панели нет
- Ввод данных при помощи Jog Dial и кнопок да
- Ввод имени программы(например "Спекание") да
- Блокирование клавиш да
- Управление пользователями да
- Функция пропуска для смены сегментов да
- Ввод программы с шагом в 1°C или 1 минуту да
- Регулируемое время пуска (напр., для использования электроэнергии по ночному тарифу) да
- Переключение °C/°F да
- Счетчик КВтч да
- Счетчик часов эксплуатации да
- Выход заданного значения да
- NTLog Comfort для HiPoSystems: запись технологических данных на носитель информации нет
- NTLog Basic для контроллера Nabertherm: запись технологических данных с помощью USB- накопителя да
- Интерфейс для ПО VCD опция
- Память неисправностей да
Технические характеристики
Максимальная температура 1300°С
Производитель Nabertherm
